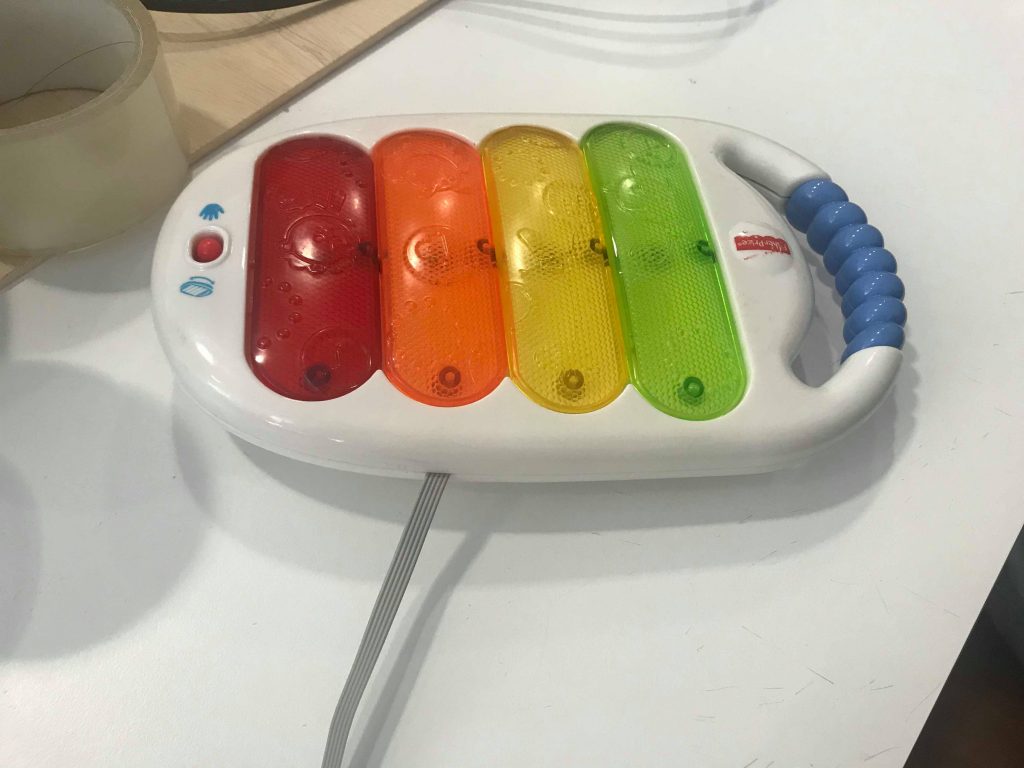

Xilofone

Material utilizado:

• Ferro de soldar;
• Solda;
• Ferramentas;
• 4 jacks 3.5 mm macho;
• 4 jacks 3.5 mm fêmea;
• 4 botões de pressão;
• Fios;
• Velcro;
• Placa de madeira;
• Tintas.

Processo de adaptação:

1. Abrir o brinquedo;
2. Soldar um fio a cada ponto indicado na imagem seguinte;
3. Ligar a outra extremidade dos fios aos jacks femininos(a conexão com o jacks implica ligar dois fios: o VCC, indicado pelo número 1 na figura seguinte, com o ponto 2, repetindo os passos para os restantes fios, obtendo no final quatro jacks fêmea conectados;
4. Unir fios aos 4 jacks masculinos;
5. Ligar os fios que contêm os 4 jacks masculinos a botões de pressão;
6. Utilizar uma lima para ser possível os fios soldados passarem na parte de trás do xilofone;
7. Fechar o brinquedo;
8. Colar com velcro à placa de madeira o brinquedo e os respectivos botões;
9. Pintar de forma alusiva.

Como utilizar:

Conectar os jack macho aos jack fêmea e pressionar os vários botões de pressão para executar os diversos sons.
